L 411 - L413 - L416 - L516

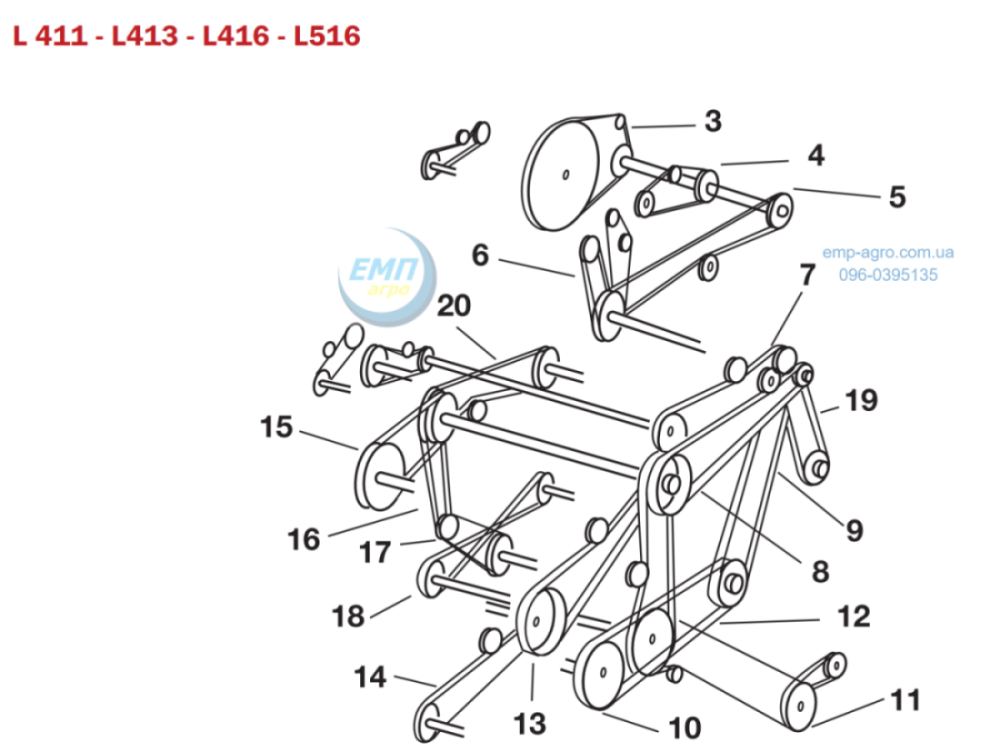

Схема розміщення ременів та ланцюгів комбайна LAVERDA
Переглянути збільшенез ображення→
Увага!!! Натисніть на посилання в колонці ОЕМ-номер для отримання більш детальної інформації
| № | ОЕМ-номер | Застосування | шт. |
| 0 | 84005860 | WATER PUMP - ALTERNATOR - ENG. (WO AIR CO) | 1 |
| 3 | 89514310 | ROTARY DUST SCREEN | 1 |
| 4 | 89831515 | RADIATOR FAN (FOR L411 ONLY) | 1 |
| 4 | 89818704 | RADIATOR FAN (FOR L413-L416-L516) | 1 |
| 5 | 89818705 | ENGINE | 1 |
| 7 | 89838606 | INTERMEDIATE SHAFT - ENGINE | 1 |
| 8 | 89817374 | BEATERSHAFT - MAIN DRIVE | 1 |
| 11 | 80422731 | GRAIN AUGER | 1 |
| 12 | 80387469 | BEATER SHAFT - ECCENTRIC SHAFT | 1 |
| 13 | 80066232 | STRAW ELEVATOR - BEATER SHAFT | 2 |
| 13 | 80424563 | STRAW ELEVATOR - BEATER SHAFT | 1 |
| 14 | 89835120 | HEADER DRIVER | 1 |
| 14 | 89839375 | HEADER DRIVER | 1 |
| 15 | 80336784 | DRUM - BEATER SHAFT | 1 |
| 16 | 89515075 | BEATER SHAFT | 1 |
| 17 | 89515076 | FAN | 1 |
| 18 | 80431784 | STRAW WALKERS - ECCENTRIC SHAFT | 1 |
| 19 | 89818873 | HYDROSTATIC PUMP | 1 |
| 20 | 89837412 | ROTARY SEPARATOR | 1 |
