9570 STS - SA EDITION

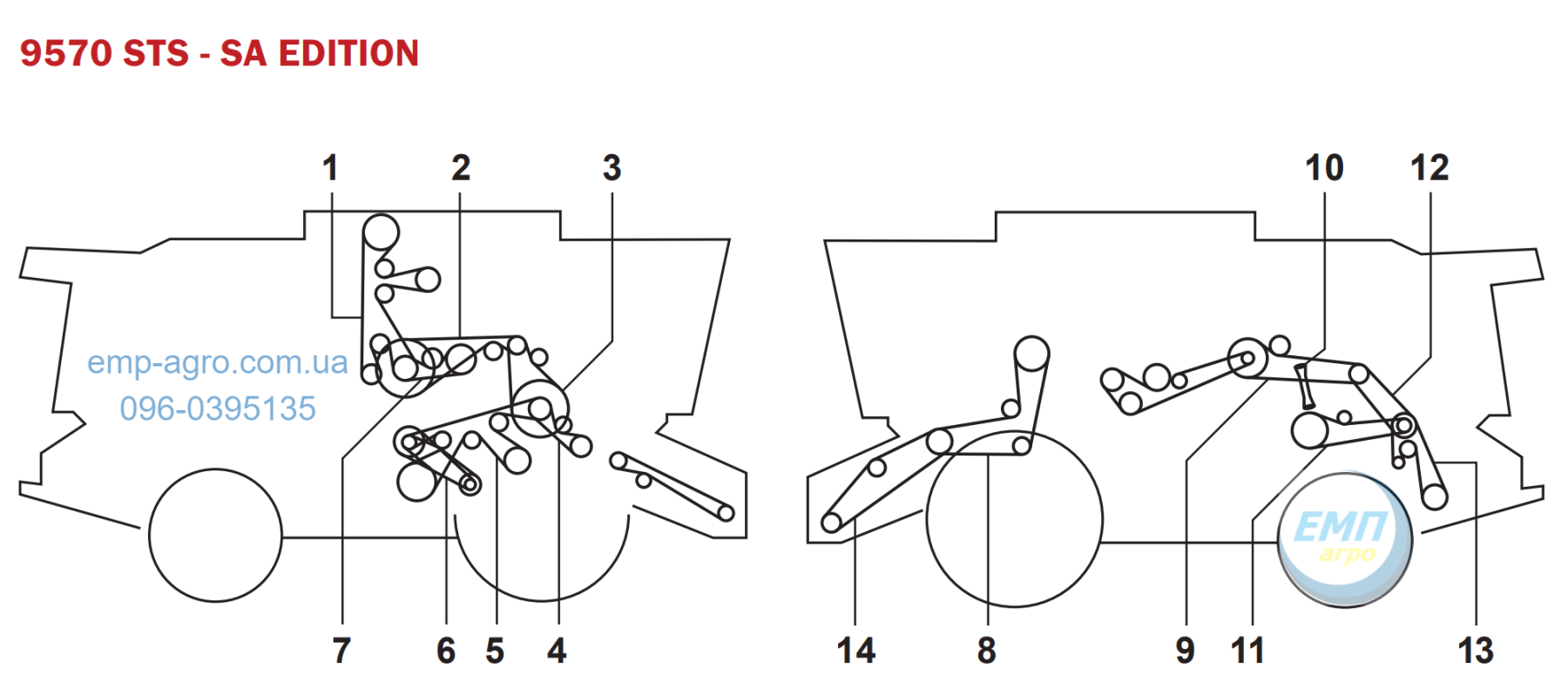

Схема розміщення ременів та ланцюгів комбайна JOHN DEERE
Увага!!! Натисніть на посилання в колонці ОЕМ-номер для отримання більш детальної інформації
| № | ОЕМ-номер | Застосування | шт. |
| 1 | H218645 | CLEAN GRAIN ELEVATOR DRIVE | 1 |
| 2 | H154723 | JACKSHAFT - RIGHT HAND (REAR) | 1 |
| 3 | AH202773 | JACKSHAFT - RIGHT HAND (FRONT) | 2 |
| 4 | H211581 | FEEDER ACCELERATOR - STANDARD SPEED | 1 |
| 5 | H175587 | SHOE FAN AND CONVEYOR AUGERS | 1 |
| 6 | H230909 | CLEANING FAN DRIVE | 1 |
| 6 | H215389 | CLEANING FAN - SLOW SPEED | 1 |
| 7 | H154731 | TAILINGS AUGER AND ELEVATOR | 1 |
| 8 | H209507 | HEADER AND REEL PUMP (HIGH CAPACITY) | 1 |
| 9 | AH160080 | UNLOADING AUGER DRIVE | 2 |
| 10 | H221498 | ROTOR VARIATOR DRIVE | 1 |
| 11 | H219182 | DISCHARGE BEATER DRIVE | 1 |
| 12 | H157514 | COUNTERSHAFT - BEATER AND CHOPPER (STANDARD CAPACITY) | 1 |
| 13 | H204747 | STRAW CHOPPER DRIVE | 1 |
| 14 | H218726 | FEEDER HOUSE VARIABLE DRIVE (HIGH CAPACITY) | 1 |
| x | R521053 | ALTERNATOR DRIVE (200 AMP) | 1 |
