M 3570 - M 3578

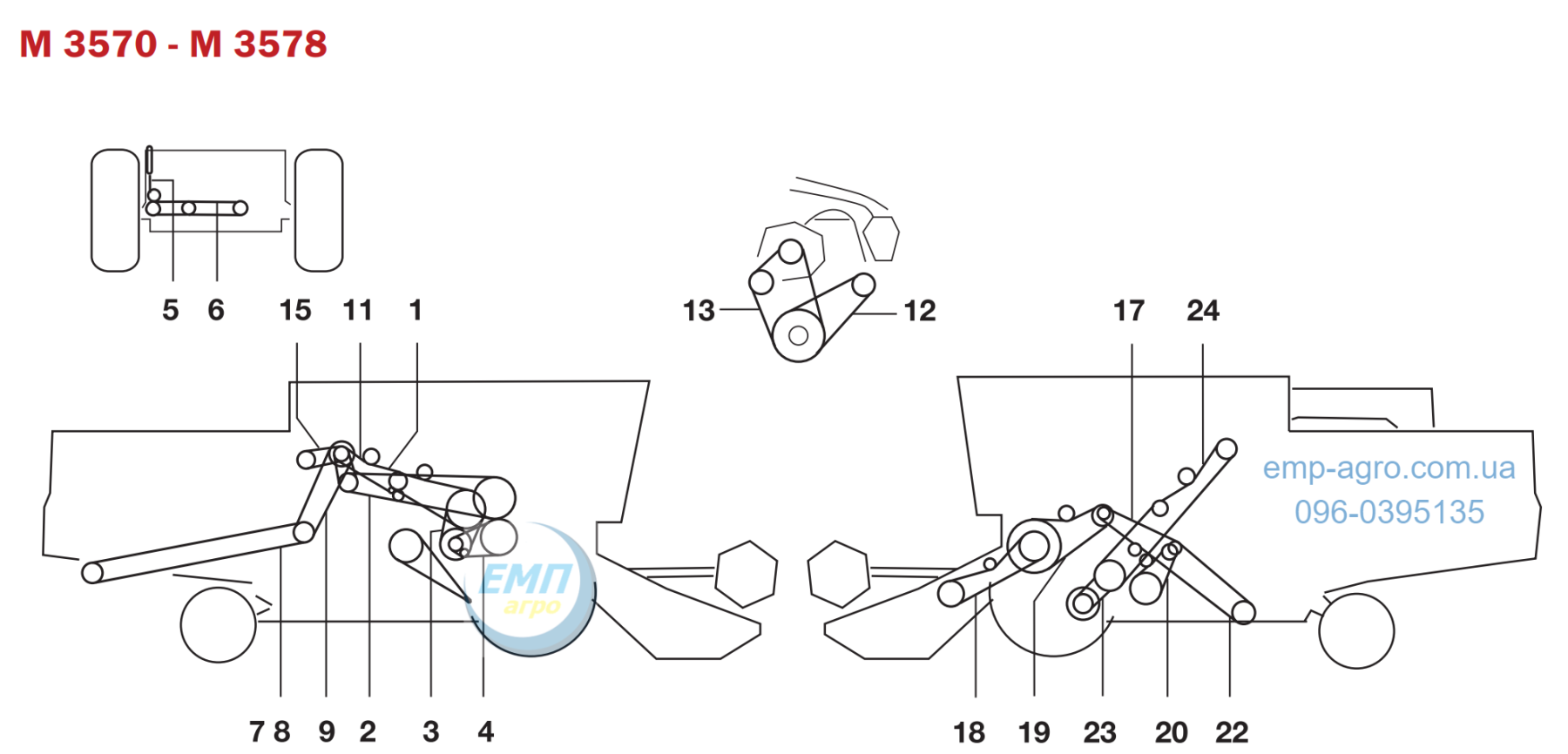

Схема розміщення ременів та ланцюгів комбайна DEUTZ-FAHR
Переглянути збільшене зображення→
Увага!!! Натисніть на посилання в колонці ОЕМ-номер для отримання більш детальної інформації
| № | ОЕМ-номер | Застосування | шт. |
| 0 | 1141971 | 1 | |
| 0 | 6215217 | REEL VARIATOR | 1 |
| 0 | 6210991 | CUTTING MECH. COUNTERSHAFT - KNIFE DRIVE | 1 |
| 0 | 6257898 | 2 | |
| 1 | 1141591 | STRAW STRIPPER DRUM | 1 |
| 2 | 1141666 | GRAIN TANK EMPTYING | 1 |
| 3 | 6215222 | THRESHING DRUM - VARIATOR | 1 |
| 4 | 6256546 | COUNTERSHAFT - THRESING DRUM | 1 |
| 5 | 1139241 | STRAW WALKERS TRANSMISSION - FAN | 1 |
| 6 | 6210890 | FAN - CLEANING FAN | 1 |
| 8 | 1141645 | STRAW CHOPPER - STRAW HOOD | 1 |
| 9 | 1210737011900 | ENGINE - CHOPPER TRANSMISSION | 1 |
| 11 | 6211014 | ENGINE - GRAIN TANK CLUTCH / M3570 | 1 |
| 11 | 1141613 | ENGINE - GRAIN TANK CLUTCH / M3580 | 1 |
| 12 | 2235180 | GENERATOR DRIVE | 1 |
| 13 | 2234343 | BLOWER DRIVE | 2 |
| 15 | 6212866 | COMPRESSOR - TYPE COOLING PLANT | 1 |
| 17 | 6256619 | STRAW STRIPPER DRUM - WALKERS TRANSMISSION | 2 |
| 18 | 1141595 | CUTTING TABLE DRIVE | 1 |
| 18 | 1141615 | MAIZE PICKING - ATTACHMENTS DRIVE | 1 |
| 19 | 1141608 | STRAW STRIPPER DRUM - FEED CHANNEL | 1 |
| 20 | 6256714 | WALKERS TRANSMISSION - SHAKER SHOE TRANSMISSION | 1 |
| 22 | 6210917 | WALKERS TRANSMISSION - RETURN ELEVATOR | 1 |
| 23 | 6215223 | TRAVEL SPEED VARIATOR | 1 |
| 24 | 6215244 | ENGINE - COUNTERSHAFT | 1 |
