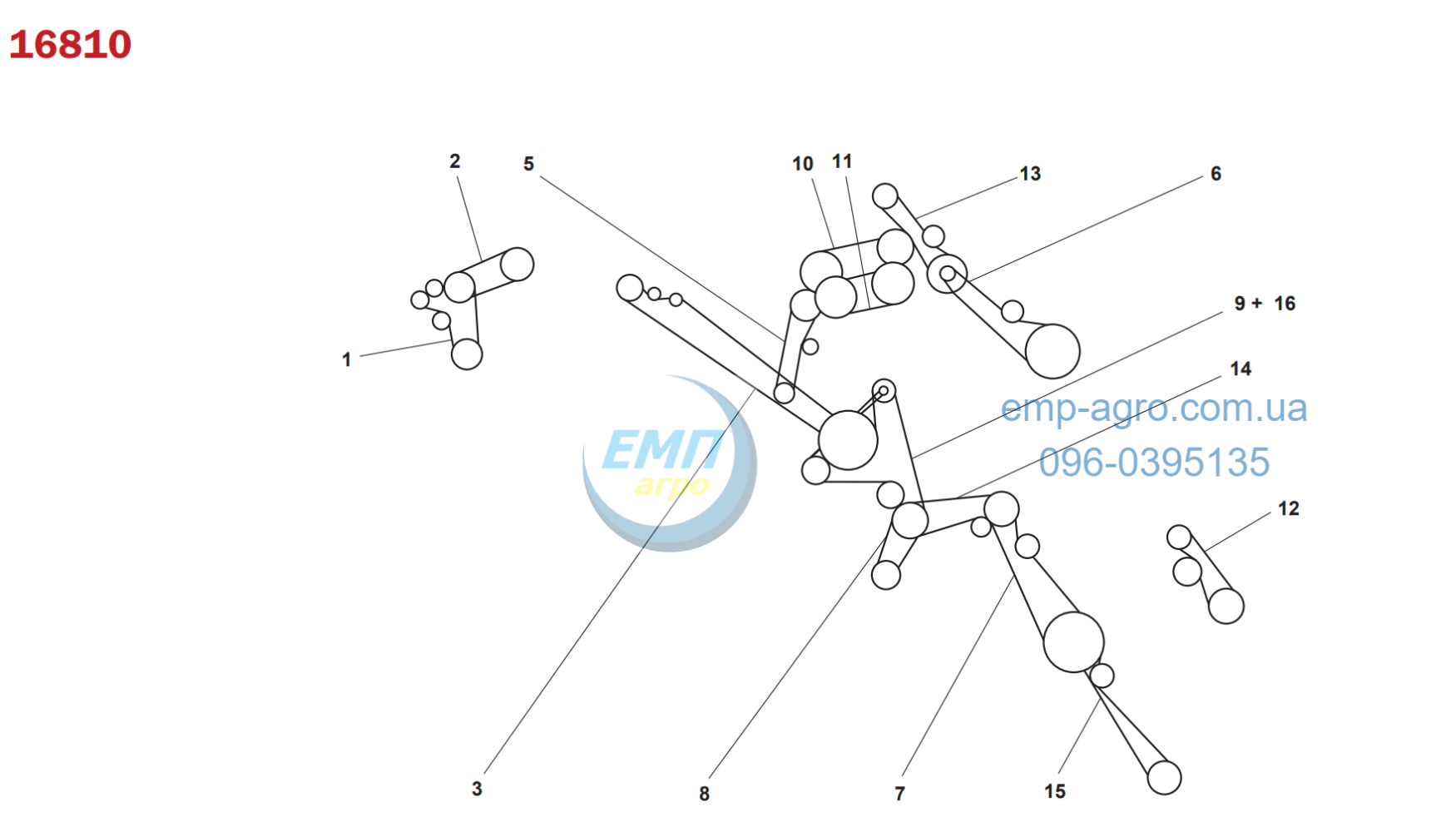

Схема розміщення ременів та ланцюгів комбайна CASE INTL. HARVESTER
Переглянути збільшене зображення→
Увага!!! Натисніть на посилання в колонці ОЕМ-номер для отримання більш детальної інформації
| № | ОЕМ-номер | Застосування | шт. |
| 1 | J911572 | WATER PUMP, FAN, ALTERNATOR | 1 |
| 1 | J911574 | WATER PUMP, FAN, ALTERNATOR | 1 |
| 2 | 396829R1 | AIR CONDITIONING COMPRESSOR | 1 |
| 3 | 196371C1 | STRAW SPREADER DRIVE | 1 |
| 5 | 1347160C1 | STRAW CHOPPER DRIVE | 1 |
| 5 | 1315266C1 | STRAW CHOPPER DRIVE | 1 |
| 6 | 191291C1 | UNLOADER AUGER DRIVE | 1 |
| 6 | 1989217C1 | UNLOADER AUGER DRIVE | 1 |
| 7 | 194528C1 | FEEDER DRIVE | 1 |
| 8 | 1541569C1 | CLEANING FAN DRIVE | 1 |
| 8 | 195396C2 | CLEANING FAN DRIVE | 1 |
| 9 | 186509C2 | ELEVATOR DRIVE UNIT | 1 |
| 10 | 1330499C1 | SEPARATOR DRIVE | 1 |
| 10 | 1541702C1 | SEPARATOR DRIVE | 1 |
| 11 | 244422A1 | ROTOR DRIVE | 1 |
| 12 | 1315226C1 | REEL DRIVE PUMP | 1 |
| 12 | 1321565C1 | REEL DRIVE PUMP | 1 |
| 12 | 1330311C2 | REEL DRIVE PUMP | 1 |
| 12 | 1979607C1 | REEL DRIVE PUMP | 1 |
| 13 | 1347358C1 | AUXILIARY PUMP DRIVE | 1 |
| 13 | 1541700C1 | AUXILIARY PUMP DRIVE | 1 |
| 13 | 1970116C1 | AUXILIARY PUMP DRIVE | 1 |
| 14 | 188213C1 | FAN JACKSHAFT DRIVE | 1 |
| 15 | 1313097C3 | FEEDER JACKSHAFT DRIVE | 1 |
| 15 | 1308489C2 | FEEDER JACKSHAFT DRIVE | 1 |
| 16 | 181055C1 | CLEANING UNIT DRIVE WITH STRAW CHOPPER | 1 |
| 19 | 181359C1 | FAN JACKSHAFT DRIVE | 1 |
| 20 | 610521R1 | SLOW SPEED FAN JACKSHAFT | 1 |
| 21 | 123305A1 | CHAFT SPREADER UPPER | 1 |
| 22 | 123307A1 | CHAFT SPREADER LOWER | 1 |
